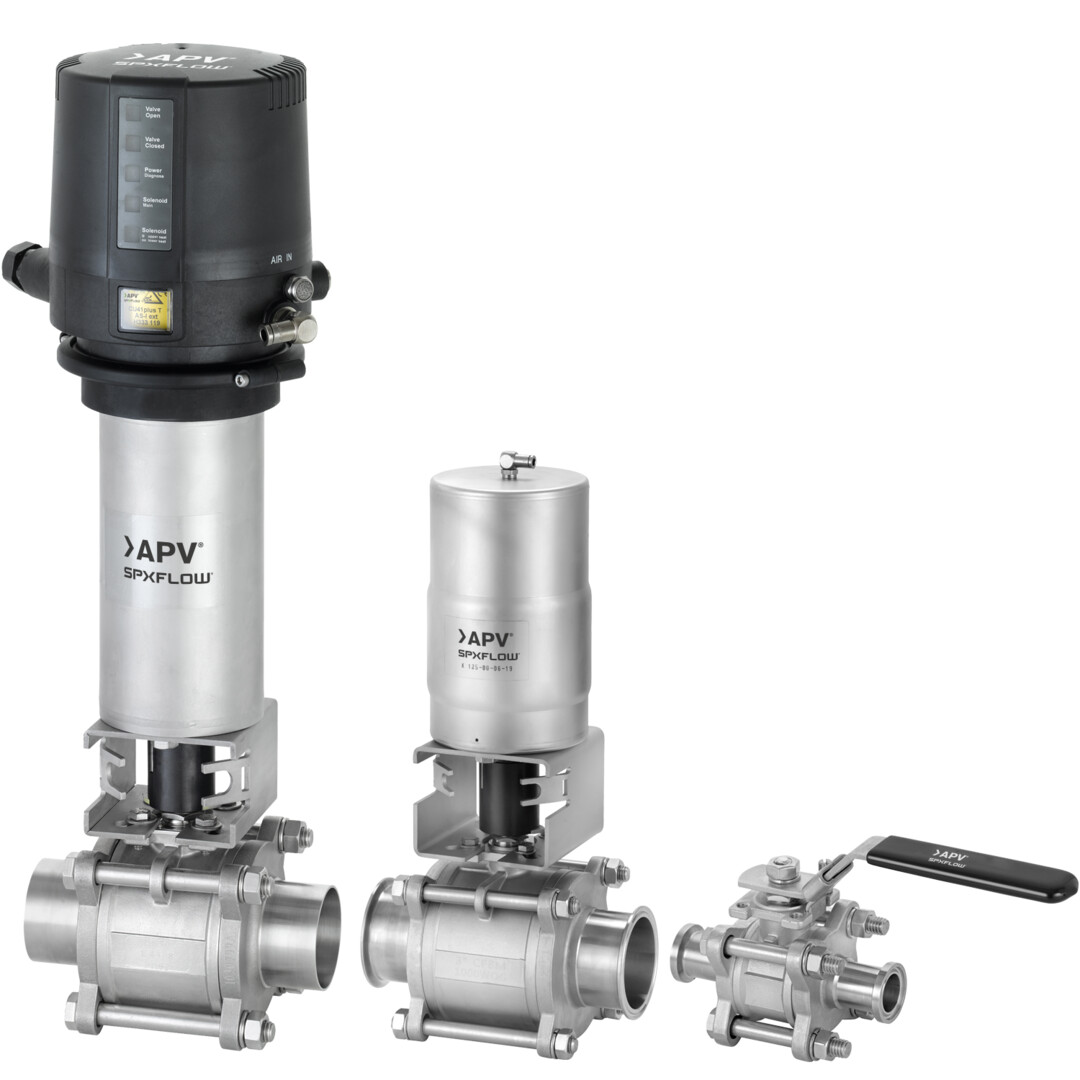

BLV1 Series - Ball Valves
Product Type(s) : Ball Valves
Description :
WHERE TO BUY
球阀具有极好的经济性和耐用性，适用于卫生要求不严格、可在线清洗（CIP）服务的广泛应用场合。 它们安装简单，易于维修。
FEATURES
- 全不锈钢结构：锻造体和阀球
- 经 FDA 批准的材料，包括加固 PTFE 阀座
- 填充型阀腔，可最大程度减少阀球和阀座周围的残留物堆积
- 全通径开启度，在打开位置实现不受限制的流动
- 高温和高压等级，适用于要求苛刻的应用场合
- 具有“常关”、“常开”或“双作动”的免维护气动致动器
- 标准 ISO 型安装垫，便于从手动手柄改装为气动致动器
- 三片式浮动密封设计
- 可锁定的手动手柄选项，增强了安全性
- 提供与其他类型阀门相同的控制单元选项，可在多种阀门系统中提供统一的外观、控制界面和备件
产品规格
BLV1 - H - DN15-100；0.50" - 4.00"
手动球阀，无反馈
| 外形尺寸 mm (in) | |||||||
| 阀门大小 | DI | Da（焊接） | Da（卡箍） | F | L | H | 重量 千克（磅） |
|---|---|---|---|---|---|---|---|
| DN | |||||||
| 15 | 16 (0.63) | 19 (0.75) | 34 (1.35) | 88 (3.46) | 132 (5.20) | 64 (2.52) | 0,75 (1.5) |
| 20 | 20 (0.79) | 23 (0.91) | 34 (1.35) | 101 (3.98) | 132 (5.20) | 69 (2.72) | 0,85 (2) |
| 25 | 26 (1.02) | 29 (1.14) | 50,5 (1.99) | 114 (4.49) | 165 (6.50) | 69 (2.72) | 1,00 (2) |
| 40 | 38 (1.50) | 41 (1.61) | 50,5 (1.99) | 139 (5.47) | 194 (7.64) | 88 (3.46) | 2,20 (5) |
| 50 | 50 (1.97) | 53 (2.09) | 64 (2.52) | 155 (6.10) | 194 (7.64) | 97 (3.82) | 3,65 (8) |
| 65 | 66 (2.60) | 70 (2.76) | 91 (3.58) | 197 (7.76) | 251 (9.88) | 131 (5.16) | 7,65 (17) |
| 80 | 81 (3.12) | 85 (3.35) | 106 (4.17) | 229 (9.02) | 251 (9.88) | 144 (5.67) | 10,55 (23) |
| 100 | 100 (3.94) | 104 (4.10) | 119 (4.69) | 243 (9.57) | 332 (13.07) | 172 (6.77) | 19,15 (42) |
| 英寸 | |||||||
| 0.50 | 9,4 (0.37) | 12,7 (0.50) | 25 (0.98) | 88 (3.46) | 132 (5.20) | 64 (2.52) | 0,75 (1.5) |
| 0.75 | 15,8 (0.62) | 19,1 (0.75) | 25 (0.98) | 101 (3.98) | 132 (5.20) | 69 (2.72) | 0,85 (2) |
| 1.00 | 22,2 (0.87) | 25,4 (1.00) | 50,5 (1.99) | 114 (4.49) | 165 (6.50) | 69 (2.72) | 1,00 (2) |
| 1.50 | 34,9 (1.37) | 38,1 (1.50) | 50,5 (1.99) | 139 (5.47) | 194 (7.64) | 88 (3.46) | 2,20 (5) |
| 2.00 | 47,6 (1.87) | 50,8 (2.00) | 64 (2.52) | 155 (6.10) | 194 (7.64) | 97 (3.82) | 3,65 (8) |
| 2.50 | 60,3 (2.37) | 63,5 (2.50) | 77,5 (3.05) | 197 (7.76) | 251 (9.88) | 131 (5.16) | 7,65 (17) |
| 3.00 | 72,9 (2.87) | 76,1 (3.00) | 91 (3.58) | 229 (9.02) | 251 (9.88) | 144 (5.67) | 10,55 (23) |
| 4.00 | 97,6 (3.85) | 101,6 (4.00) | 119 (4.69) | 243 (9.57) | 332 (13.07) | 172 (6.77) | 19,15 (42) |
